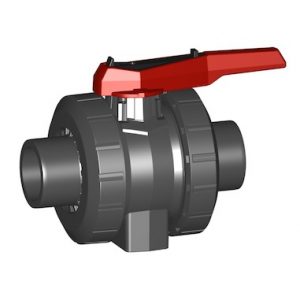

GV 546 Pro PVC-U d-d (spigot)
- Popis
- Ďalšie informácie
Popis
Model:
•uzamykateľná páka (DN10-DN50)
•jednoduchá montáž a údržba
•tesnenia gule PTFE
•upevňovacie vložky z nehrdzavejúcej ocele
•z-miery, koncovky a matice kompatibilné s typom 546 prvej generácie
Príslušenstvo:
•spätná väzba polohy s LED indikáciou (DN10-50)
•vratná pružina páky (DN10-50)
•elektrické a pneumatické pohony +GF+
•multifunkčný modul so spínačmi v koncových polohách (DN65-100)
•individuálna konfigurácia ventilu
Ďalšie informácie
| d(mm) | 16, 20, 25, 32, 40, 50, 63, 75, 90, 110 |
|---|---|
| DN | 10, 100, 15, 20, 25, 32, 40, 50, 65, 80 |
| PN(bar) | 16 |
| kv-value (Δp=1 bar;l⁄min) | 1000, 11000, 1600, 185, 3100, 350, 5000, 700, 7000, 71 |
| Tesnenie | EPDM, FKM |
| Kat. číslo | d(mm) | DN | PN(bar) | kv-value (Δp=1 bar;l⁄min) | Tesnenie | Množstvo | |
|---|---|---|---|---|---|---|---|
| 161 546 721 | 16 | 10 | 16 | 71 | EPDM | ||
| 161 546 722 | 20 | 15 | 16 | 185 | EPDM | ||
| 161 546 723 | 25 | 20 | 16 | 350 | EPDM | ||
| 161 546 724 | 32 | 25 | 16 | 700 | EPDM | ||
| 161 546 725 | 40 | 32 | 16 | 1000 | EPDM | ||
| 161 546 726 | 50 | 40 | 16 | 1600 | EPDM | ||
| 161 546 727 | 63 | 50 | 16 | 3100 | EPDM | ||
| 161 546 728 | 75 | 65 | 16 | 5000 | EPDM | ||
| 161 546 729 | 90 | 80 | 16 | 7000 | EPDM | ||
| 161 546 730 | 110 | 100 | 16 | 11000 | EPDM | ||
| 161 546 731 | 16 | 10 | 16 | 71 | FKM | ||
| 161 546 732 | 20 | 15 | 16 | 185 | FKM | ||
| 161 546 733 | 25 | 20 | 16 | 350 | FKM | ||
| 161 546 734 | 32 | 25 | 16 | 700 | FKM | ||
| 161 546 735 | 40 | 32 | 16 | 1000 | FKM | ||
| 161 546 736 | 50 | 40 | 16 | 1600 | FKM | ||
| 161 546 737 | 63 | 50 | 16 | 3100 | FKM | ||
| 161 546 738 | 75 | 65 | 16 | 5000 | FKM | ||
| 161 546 739 | 90 | 80 | 16 | 7000 | FKM | ||
| 161 546 740 | 110 | 100 | 16 | 11000 | FKM |
